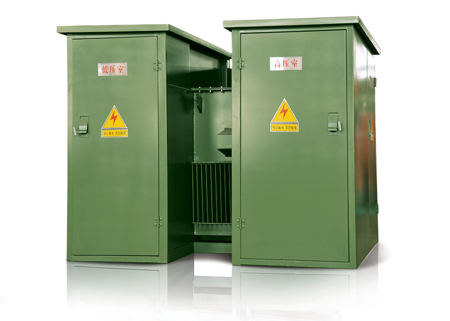

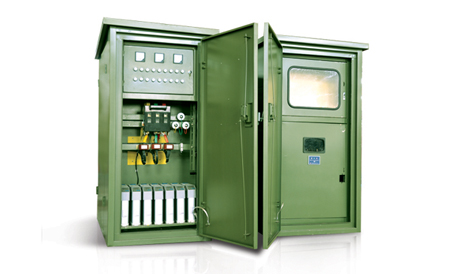

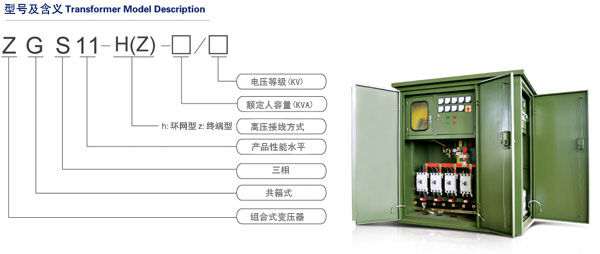

ZGS11-H(Z)系列組合式變壓器
- 掃碼查看手機端
ZGS11-H(Z)系列組合式變壓器產品介紹
ZGS11系列組合式變壓器是一種新型配電設備(又稱美式箱變)，是將高壓負荷開關、高壓限流熔斷器安裝在變壓器油箱內，以礦物油進行絕緣和冷卻，具有結構合理緊湊、體積小、安裝靈活、操作方便、占地面積小等優點。組合式變壓器適用于城市電網的負荷，減少損耗，增加供電質量。
該系列產品已在各地用于居民小區、公共場所、工礦企業等配電場所。
ZGS11-H(Z)系列組合式變壓器產品特點
1.體積小，結構緊湊，安裝方便。
2.全密封，全絕緣結構，可保護人身安全。
3.可用于環網，也可用于終端，轉換方便。
4.低損耗，低噪音，性能良好。
5.電纜接頭采用插接形式，具有阻斷開關的特點，操作方便，靈活。
6.高壓雙熔絲保護，插入式熔絲具有溫度、電流雙敏保護特性。
7.后備熔絲對變壓器故障和二次線路故障進行保護。
8.箱體采用防盜結構。
9.溫升低，過負荷能力強。
10.由于變壓器器身采用結構，其優點是電壓質量高，中性點偏移量小。
ZGS11-H(Z)組合式變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載消耗（W） No-load Loss |
負載損耗（W） 75°C Load-loss |
空載電流（%） No-load current |
阻抗電壓（%） Impendance voltage |
||
|
高壓 HV （kV） |
高壓分接范圍 Tapping Ranges |
低壓 LV （kV） |
||||||
| 100 |
6 6.3 10 10.5 11 |
±5% ±2*2.5% |
0.4 |
Yyn0 Dyn11 |
200 | 1500 | 0.65 | 4.0 |
| 125 | 240 | 1800 | 0.65 | |||||
| 160 | 280 | 2200 | 0.60 | |||||
| 200 | 340 | 2600 | 0.50 | |||||
| 250 | 400 | 3050 | 0.50 | |||||
| 315 | 480 | 3650 | 0.45 | |||||
| 400 | 570 | 4300 | 0.45 | |||||
| 500 | 680 | 5150 | 0.40 | |||||
| 630 | 810 | 6200 | 0.40 | 4.5 | ||||
| 800 | 980 | 7500 | 0.35 | |||||
| 1000 | 1150 | 10300 | 0.35 | |||||
| 1250 | 1360 | 12000 | 0.30 | |||||
| 1600 | 1640 | 14500 | 0.30 | |||||
